公制攻牙的下孔尺寸比較好算，英制的雖然前面文章有公式但也不容易算，

因此，如果能查表就太好了, 剛好在YAMAWA官網看到好資料，提供大家參考



● 英制螺絲鑽孔尺寸計算範例如下

1/8"-40T (外徑 = 1/8" = 3.175mm ,每英寸40牙)

鑽孔尺寸 = 3.175mm - 0.635mm = 2.54mm



3/8"-16UNC (外徑 = 3/8"  ,16UNC = 美國粗牙每英寸16牙)

3/8" = 25.4 * 3 / 8 = 9.525mm

16UNC牙距 = 25.4 / 16 = 1.5875mm

鑽孔尺寸 = 9.525mm - 1.5875mm = 7.9375mm, 也就是3分螺絲,鑽孔8mm就可以

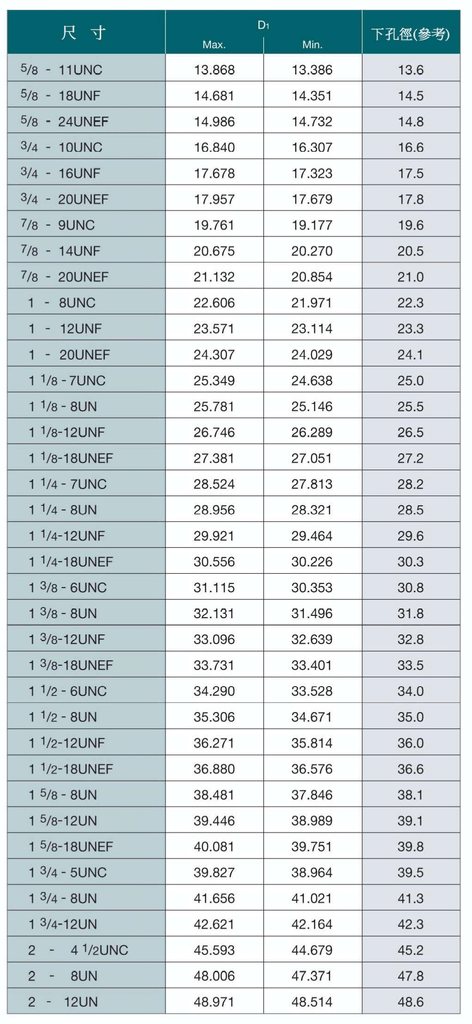

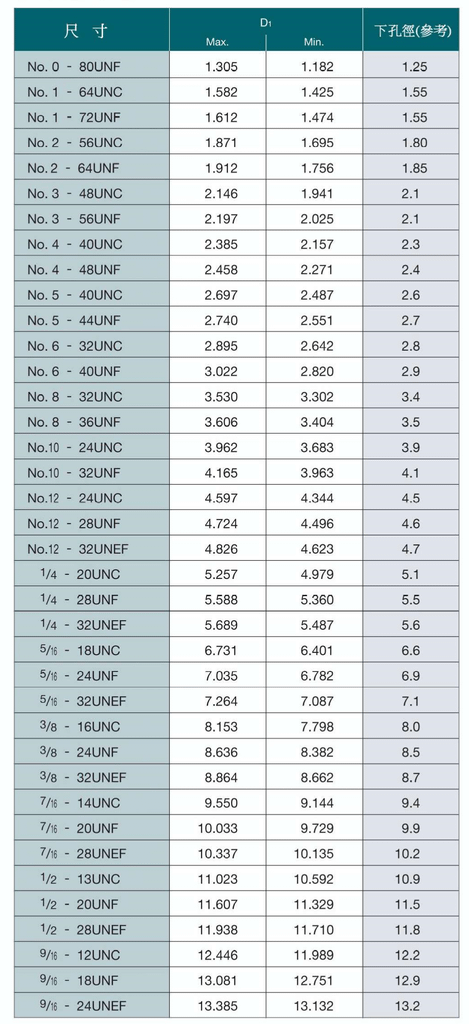

● 英制螺絲鑽孔尺寸對照表


轉錄自 YAMAWA線上技術資料


轉錄自 YAMAWA線上技術資料
