RS485的邏輯"1"以兩線間的電壓差為+（2~6）V表示；邏輯"0"以兩線間的電壓差為-（2~6）V表示。RS485之電壓準位相較於RS-232來的低，所以較不易損壞介面電路的IC。再者，RS485電壓準位TTL電壓準位相容，也方便與TTL 電路連接。
RS485介面是採用差動傳輸方式，其抗共模能力增強，即抗雜訊干擾性好。因為RS485組成的半雙工網路，只需二條線，所以RS485介面均採用遮罩雙絞線傳輸。
RS485可以是1對多甚至是多對多通訊。RS485最大傳輸距離為1.2 km，另外RS232通訊只能是1對1傳輸，而RS-485通訊可允許多對多傳輸(32 Driver 32 Receiver)，故可利用RS-485介面方便地建立起設備網路。

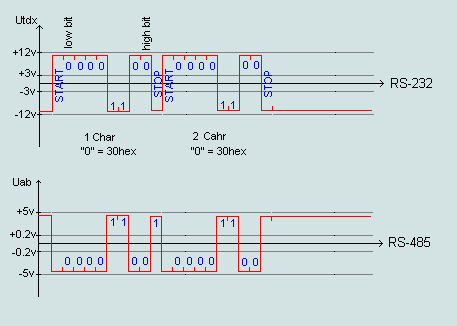

RS-232 是位準判斷，以電壓值來判別 1 或 0。而RS-485 是位差判斷，只要 毫伏，甚至更低的差距，都可以解析的出來。
參考：http://panjianan.blogspot.com/2017/09/rs-232-vs-rs-485.html
RS-485 的傳送器電壓定義則是：
邏輯 1：VA-VB = +1.5 V ~ +6 V
邏輯 0：VA-VB = -1.5 V ~ -6 V
兩者在最低電壓的要求差了 0.5 V，但在接收端，不管是 RS-422 還是 RS-485，都只需要 200 mV 的電壓，就能夠判定邏輯 0 或 1：
邏輯 1：VA-VB > 200 mV
邏輯 0：VA-VB < -200 mV

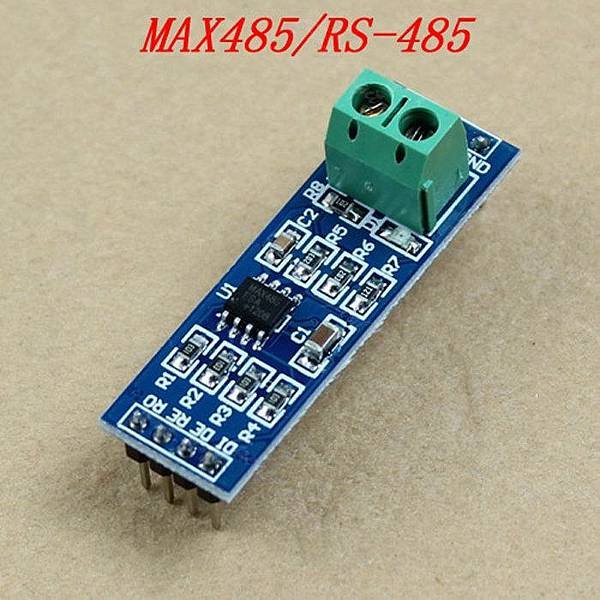

Arduino現在有現成的模組可以快速進行測試
