本文修改自 http://www.eeskill.com/article/id/63281
對於設計大功率PCB板時，需要不同的鋪銅方式，比如電源部分的地需要全鋪銅，或是其他原件需要不同粗細的十字型連接

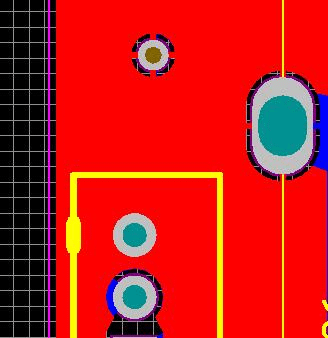

1、首先按照預設的規則如圖所示

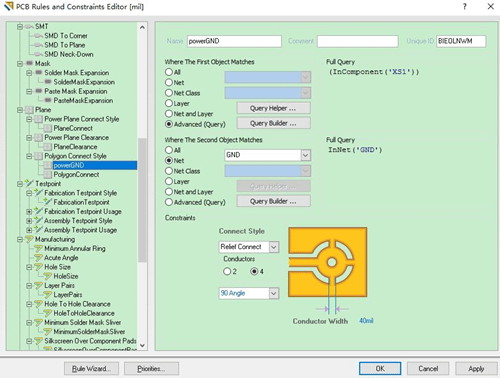

2、修改設計規則，快速鍵 D R，新建powerGND規則
如果要修改十字連接線的粗細，請修改上圖的Conductor Width即可

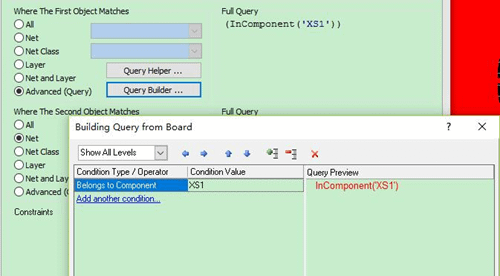

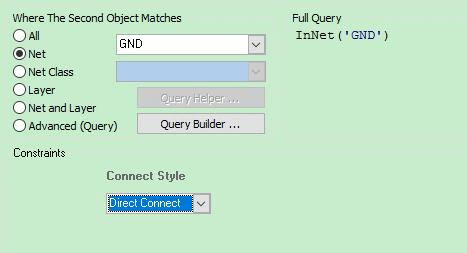

3、advanced規則

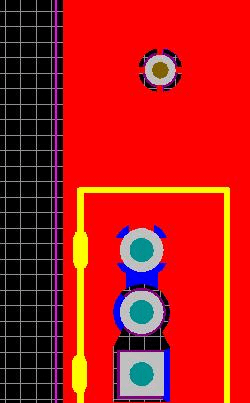

重新鋪銅之後，
完工！
